・単位ベクトル

単位ベクトルとは、長さ（ノルム）が１のベクトルのことです。下の図のように方向に関係なく、長さが１であれば単位ベクトルです。長さが1でないベクトルは単位ベクトルではありません。

単位ベクトルの例

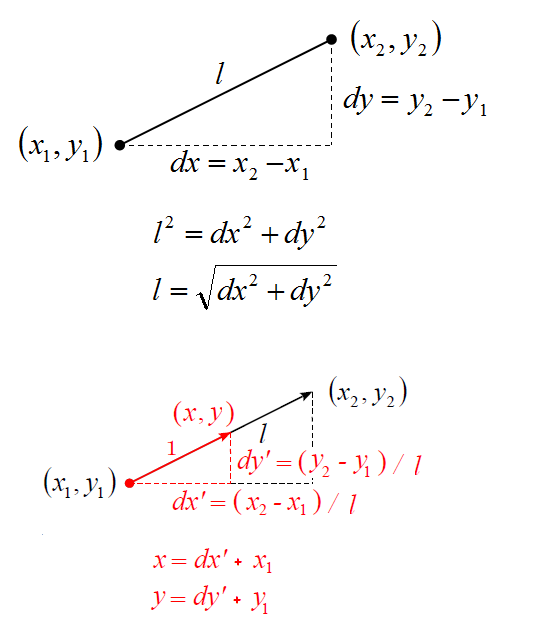

下の図は、ベクトルの原点座標(x1,y1)と方向座標(x2,y2)が与えられたときに、そのベクトルと同じ原点(x1,y1)を持ち、同じ方向の単位ベクトルの座標(x,y)を計算する方法を表しています。

与えられた２つの座標(x1,y1)と(x2,y2)の距離lをピタゴラスの定理によって計算し、その距離lでx成分の差dxとy成分の差dyを割りdx'とdy'を求めます。dx'とdy'のそれぞれに(x1,y1)を足して(x,y)を求めます。

これをJavaのソースコードにしたものが以下です。

UnitVector.java　←　クリックしてダウンロードページに移動

001:    public class UnitVector {
002:    	public static void main( String[] args ) {
003:    		double x1, y1;
004:    		double x2, y2;
005:    		double l;
006:    		double dx, dy;
007:    		double x, y;
008:
009:    		// １つ目の座標を代入
010:    		x1 = 60.0;
011:    		y1 = 20.0;
012:
013:    		// ２つ目の座標を代入
014:    		x2 = 10.0;
015:    		y2 = 40.0;
016:
017:    		// x座標の差を計算してdxに代入
018:    		dx = x2 - x1;
019:    		// y座標の差を計算してdyに代入
020:    		dy = y2 - y1;
021:
022:    		// ２点間の距離を計算してlに代入
023:    		l = Math.sqrt( dx * dx + dy * dy );
024:
025:    		// (x1,y1)から距離1の座標(x,y)を計算
026:    		x = dx / l + x1;
027:    		y = dy / l + y1;
028:
029:    		// 結果を表示
030:    		System.out.println( "x=" + x );
031:    		System.out.println( "y=" + y );
032:    		System.out.println( "距離=" + dist( x1, y1, x, y ) );
033:    	}
034:
035:
036:    	// (x1,y1)-(x2,y2)の直線距離を計算するメソッド
037:    	private static double dist( double x1, double y1, double x2, double y2 )
038:    	{
039:    		double l;
040:    		double dx, dy;
041:
042:    		// x座標の差を計算してdxに代入
043:    		dx = x2 - x1;
044:    		// y座標の差を計算してdyに代入
045:    		dy = y2 - y1;
046:
047:    		// ２点間の距離を計算してlに代入
048:    		l = Math.sqrt( dx * dx + dy * dy );
049:
050:    		// 計算した距離を返す
051:    		return l;
052:    	}
053:    }

UnitVector.javaの出力結果

x=59.07152330911474
y=20.371390676354103
距離=1.000000000000002

ここから、単位ベクトルの成分(x,y)を計算している箇所の説明をしていきます。

017:    		// x座標の差を計算してdxに代入
018:    		dx = x2 - x1;
019:    		// y座標の差を計算してdyに代入
020:    		dy = y2 - y1;

与えられた２つの座標(x1,y1)と(x2,y2)のx成分の差dxとy成分の差dyを計算しています。

022:    		// ２点間の距離を計算してlに代入
023:    		l = Math.sqrt( dx * dx + dy * dy );

dxの２乗とdyを２乗した値を足して平方根を計算して変数lに代入しています。このlが２つの座標の距離です。

025:    		// (x1,y1)から距離1の座標(x,y)を計算
026:    		x = dx / l + x1;
027:    		y = dy / l + y1;

dxとdyをそれぞれlで割って、単位ベクトルの成分xとyを求めています。このソースでは、lが0.0の場合にdxとdyを割らないように制御していません。dxとdyを0で割ると計算値がInfinity(無限大）になります。

029:    		// 結果を表示
030:    		System.out.println( "x=" + x );
031:    		System.out.println( "y=" + y );
032:    		System.out.println( "距離=" + dist( x1, y1, x, y ) );

単位ベクトルの成分のxを２乗した値とyを２乗した値を足すと１になります。この結果を確認するためにコンソール出力しています。
